Lwów (Ukraina) – bazylika archikatedralna Wniebowzięcia NMP (katedra łacińska) ‒ skanowanie laserowe
Prace konserwatorskie dotyczące elementów architektury i wyposażenia katedry łacińskiej we Lwowie prowadzone są konsekwentnie od kilkunastu lat i objęły m.in. malowidła S. Stroińskiego w obrębie empory chórowej. W związku z kompleksowymi badaniami obiektu prowadzonymi pod kątem przyszłego remontu w zakresie zawilgoceń murów i podziemi kościoła oraz pokrycia dachowego wieży północnej została wykonana kompletna architektoniczno-geodezyjna dokumentacja inwentaryzacyjna.
Obecnie najskuteczniejszą i coraz powszechniej stosowaną metodą opracowywania dokumentacji architektoniczno-geodezyjnej jest skaning laserowy. Metoda ta jest niezwykle szybka i wydajna, szczególnie w porównaniu z tradycyjnymi sposobami pomiaru.

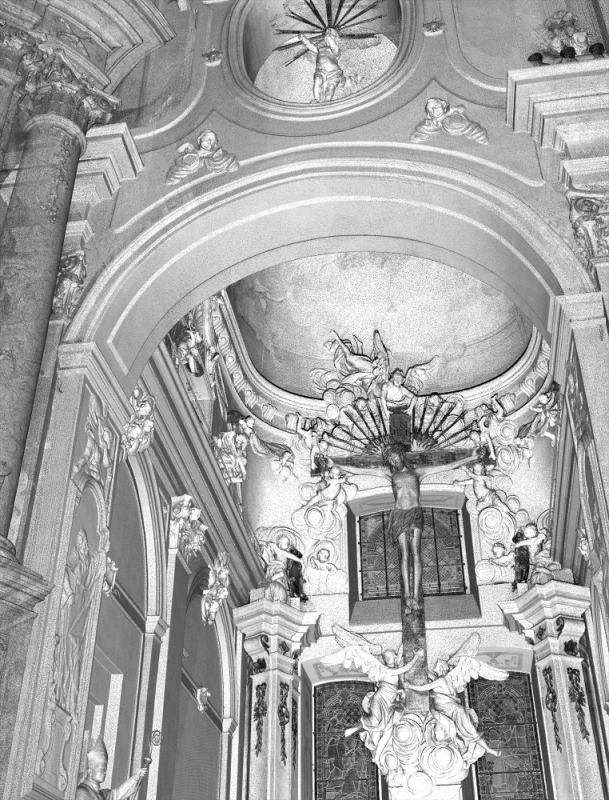

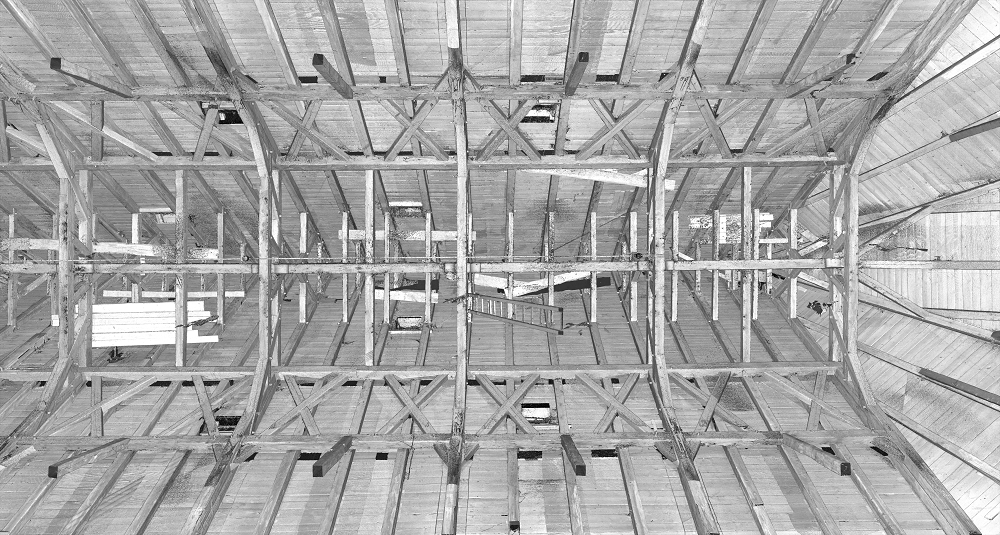

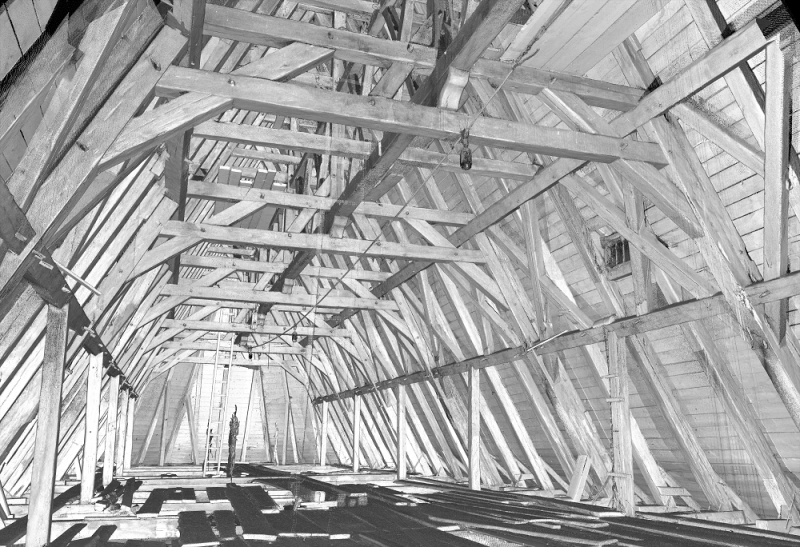

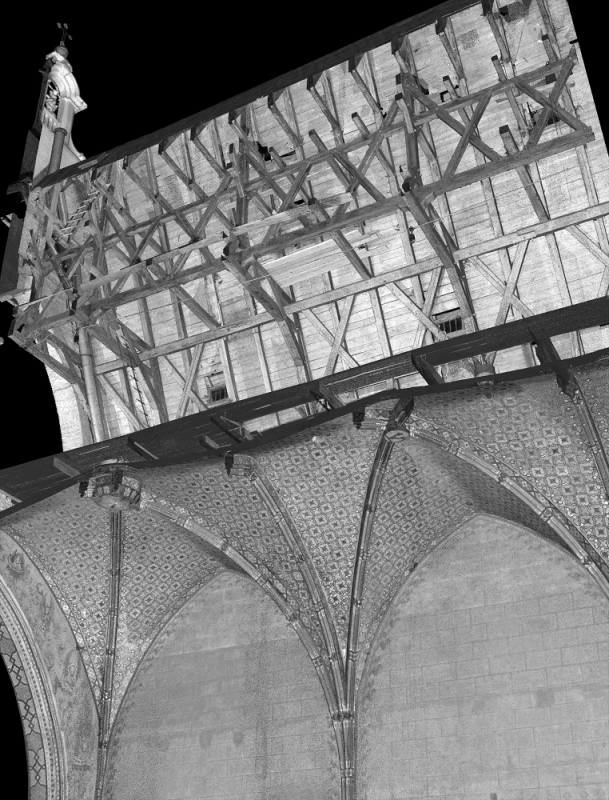

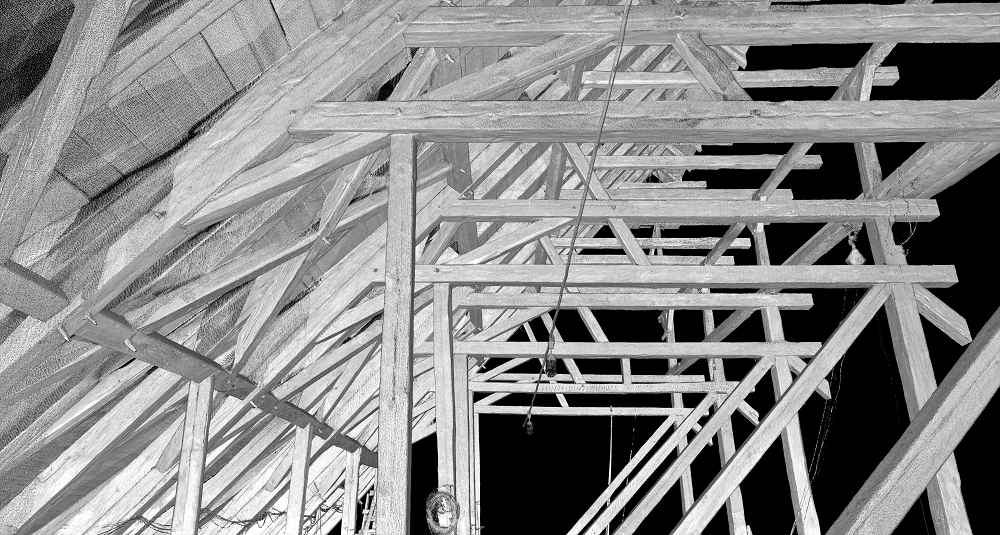

Precyzyjnie zmierzone trójwymiarowe skany zapewniają obiektywną reprezentację budynku i dzięki temu stanowią wiarygodną, łatwą do archiwizacji oraz udostępniania bazę danych o wyglądzie i stanie zachowania obiektu. Po zakończeniu skanowania laserowego, na podstawie zebranych danych, można opracować dowolną liczbę potrzebnych rzutów i przekrojów.
Wykonana w 2021 r. dokumentacja inwentaryzacyjna bazyliki objęła następujące opracowania pomiarowo-rysunkowe:
- rzuty wszystkich poziomów katedry ustalone tak, żeby prezentowały wszystkie poziomy pomieszczeń i przestrzeni, zachowywały ciągłość komunikacji pionowej i prezentowały istotne elementy wystroju;

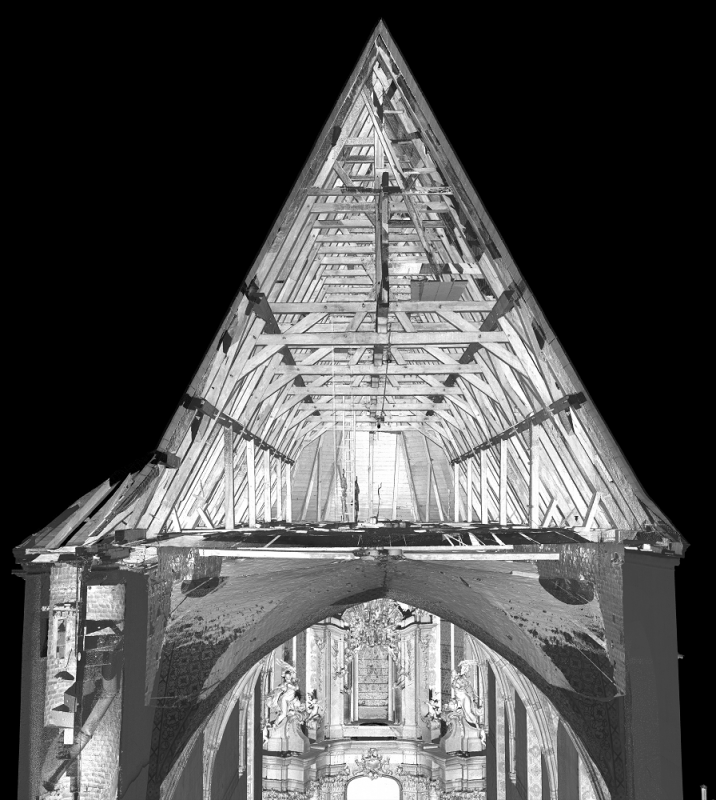

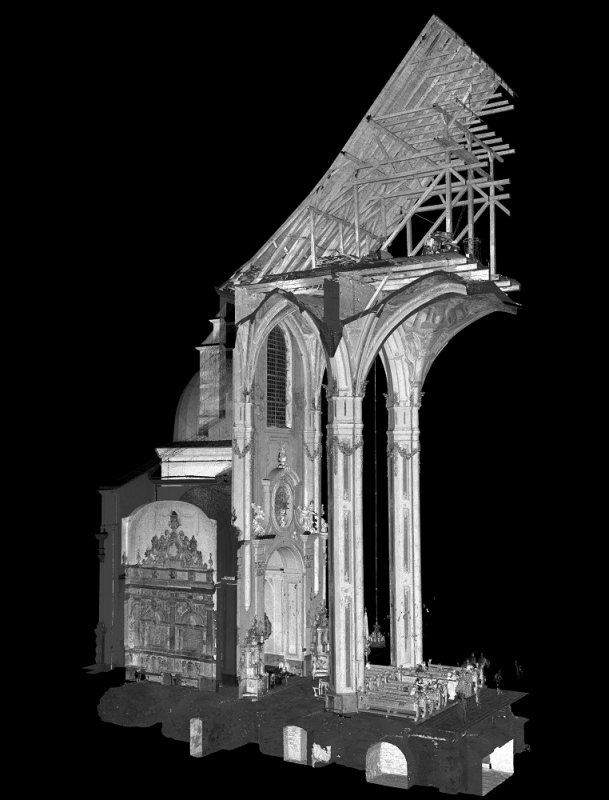

- przekroje według zestawienia: przekrój podłużny w osi nawy głównej i prezbiterium, przekrój podłużny w osi wieży i nawy północnej, przekrój podłużny w osi wieży i nawy południowej, przekrój poprzeczny przez kruchtę i wieżę, trzy przekroje poprzeczne przez kolejne kaplice, trzy przekroje poprzeczne przez główne podziały części kancelaryjnych;
- widoki elewacji w czterech ekspozycjach;

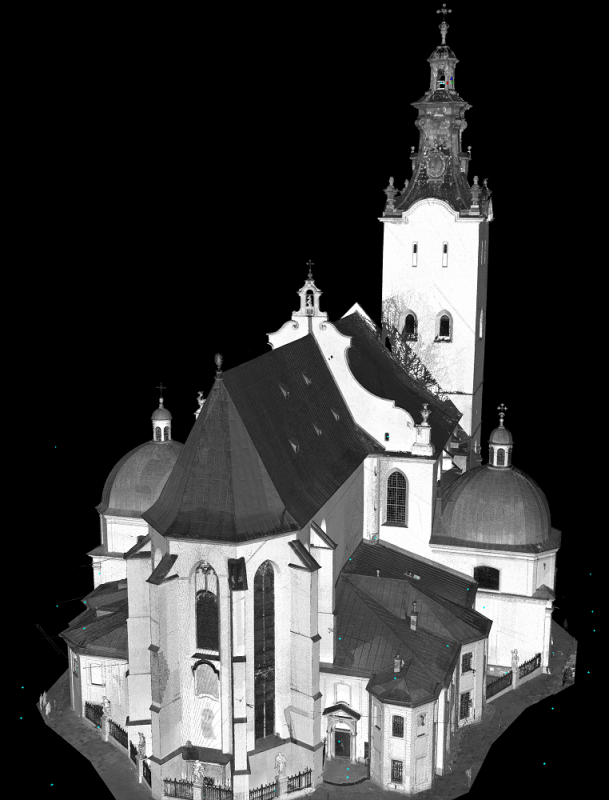

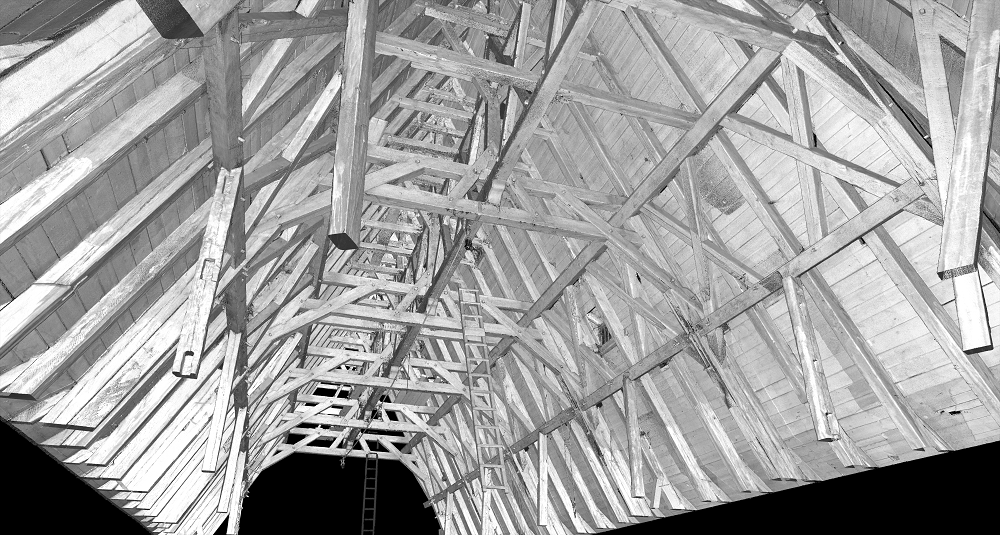

- wynikową kompletną chmurę punktów 3D odwzorowującą katedrę w całości.
Realizator: GEOMETRIC Sp. z o.o.
